刷齒輪箱電機57系列圓形/222.jpg)
| 繞線接法 | Winding Type | Star |
| 霍爾角度 | Hall effect angle | 120° Electrical angle |
| 絕緣等級 | Insulation Class | B |
| 環境溫度 | Ambient Temperature | -20℃~+50℃ |
| 絕緣電阻 | Insulation Resistance | 100MΩ Min.500VC DC |
| 絕緣強度 | Dielectric Strength | 500VAC 1 minute |
| 電機尺寸 | Motor size | 57*57（mm） | |

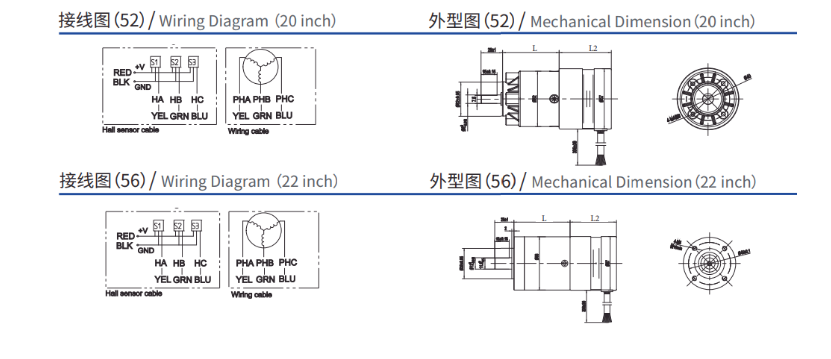

| 可選匹配齒輪箱52減速比 | 1/13 | 可選匹配齒輪箱56減速比 | 1/6 1/15 1/18 1/26 |
| 電機 型號 | 極數 | 相數 | 額定 電壓 (VDC) | 額定 轉矩 (N.M) | 額定 轉速 (RPM) | 額定 電流 (AMPS) | 輸出 功率 (WATTS) | 峰值 轉矩 (N.M) | 峰值 電流 (AMPS) | 力矩 常數 (N.M/AMPS) | 反電勢 常數 (V/KRPM) | 機身 高度 (MM) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 57BL01 | 4 | 3 | 24 | 0.057 | 2500 | 1.2 | 15 | 0.18 | 3.6 | 0.074 | 7.75 | 48.8 |
| 57BL02 | 4 | 3 | 24 | 0.11 | 3000 | 2.3 | 34 | 0.38 | 6.8 | 0.059 | 6.20 | 53.8 |
| 57BL03 | 4 | 3 | 24 | 0.165 | 3000 | 3.0 | 52 | 0.58 | 9.0 | 0.060 | 6.30 | 63.8 |
| 57BL04 | 4 | 3 | 24 | 0.22 | 3000 | 4.4 | 69 | 0.80 | 13.2 | 0.062 | 6.50 | 73.8 |
| 57BL05 | 4 | 3 | 24 | 0.33 | 3000 | 6.6 | 103 | 1.20 | 19.8 | 0.062 | 6.50 | 93.8 |
| 57BL06 | 4 | 3 | 24 | 0.44 | 3000 | 8.6 | 138 | 1.60 | 25.8 | 0.063 | 6.60 | 113.8 |
